Máy phát âm độ siêu âm LST200

Việc đo lường nồng độ là một yêu cầu chính trong nhiều ngành công nghiệp, nơi cần có dữ liệu chính xác về nồng độ chất lỏng cho các mục đích từ quản lý lưu trữ đến báo cáo.Trong các ứng dụng xử lý nước và nước thải, nơi có thể sử dụng hàng chục thiết bị cấp, một sản phẩm cung cấp việc khởi động đơn giản, hoạt động đáng tin cậy, giao hàng nhanh chóng và bảo trì dễ dàng cung cấp giá trị khách hàng to lớn.

Phát triển cùng với khách hàng của chúng tôi và dựa trên kinh nghiệm rộng lớn của ABB trong đo lường mức độ, máy truyền nồng độ siêu âm LST200 cung cấp một đơn giản,giải pháp đo lường mức độ thông minh và đáng tin cậyVới thiết kế mô-đun, LST200 sử dụng những phát triển mới nhất trong công nghệ cảm biến kỹ thuật số,bao gồm chip thông minh tích hợp và giao diện nâng cấp với các phương pháp thu thập dữ liệu hiện đại trong tương lai như NB-IoT, cung cấp toàn bộ lợi ích của kỹ thuật số hóa để đo lường và chia sẻ dữ liệu tốt hơn.

Việc đo lường nồng độ là một yêu cầu chính trong nhiều ngành công nghiệp, nơi cần có dữ liệu chính xác về nồng độ chất lỏng cho các mục đích từ quản lý lưu trữ đến báo cáo.Trong các ứng dụng xử lý nước và nước thải, nơi có thể sử dụng hàng chục thiết bị cấp, một sản phẩm cung cấp việc khởi động đơn giản, hoạt động đáng tin cậy, giao hàng nhanh chóng và bảo trì dễ dàng cung cấp giá trị khách hàng to lớn.

Phát triển cùng với khách hàng của chúng tôi và dựa trên kinh nghiệm rộng lớn của ABB trong đo lường mức độ, các siêu âm LST200 cấp độ máy truyền cung cấp một đơn giản,giải pháp đo lường mức độ thông minh và đáng tin cậyVới thiết kế mô-đun, LST200 sử dụng những phát triển mới nhất trong công nghệ cảm biến kỹ thuật số,bao gồm chip thông minh tích hợp và giao diện nâng cấp với các phương pháp thu thập dữ liệu hiện đại trong tương lai như NB-IoT, cung cấp toàn bộ lợi ích của kỹ thuật số hóa để đo lường và chia sẻ dữ liệu tốt hơn.

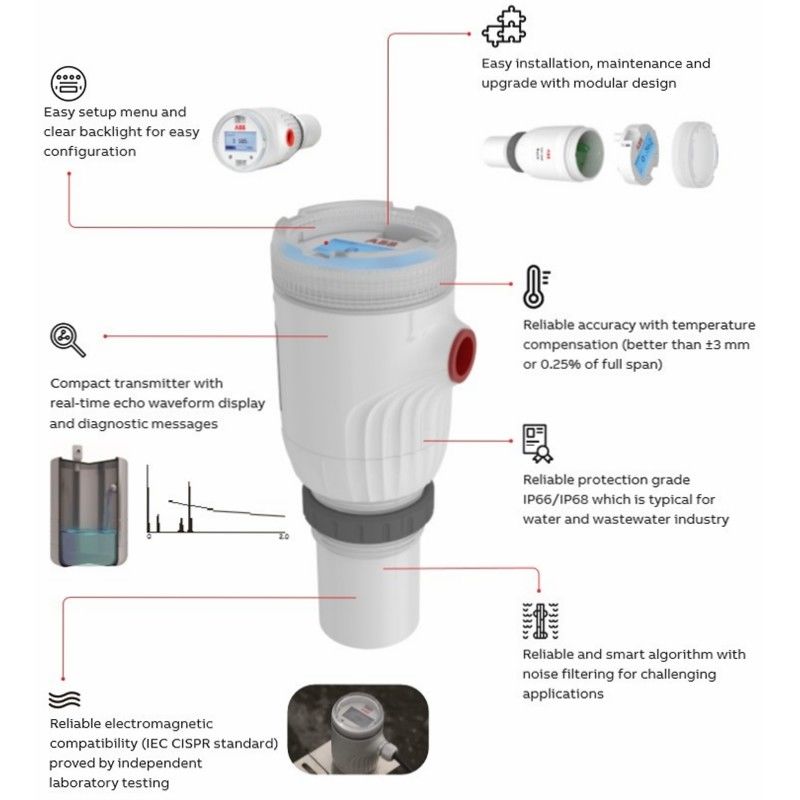

Các đặc điểm:

Dễ sử dụng
• Menu thiết lập dễ dàng và ánh sáng nền rõ ràng để dễ dàng cấu hình
• Dễ dàng lắp đặt, bảo trì và nâng cấp với thiết kế mô-đun

Thông minh và đáng tin cậy
• Máy phát nhỏ gọn với màn hình hình sóng vang thời gian thực và thông báo chẩn đoán
• Độ chính xác đáng tin cậy với bù đắp nhiệt độ (tốt hơn ± 3mm hoặc 0,25% tổng dải)
• Thuật toán đáng tin cậy và thông minh với bộ lọc tiếng ồn cho các ứng dụng khó khăn
• Độ bảo vệ đáng tin cậy IP66/IP68 điển hình cho ngành công nghiệp nước và nước thải
• Khả năng tương thích điện từ đáng tin cậy (tiêu chuẩn IEC CISPR) được chứng minh bằng thử nghiệm trong phòng thí nghiệm độc lập

Thông số kỹ thuật

Đánh giá
• Phạm vi đo
0.35 đến 8.00 m (13.78 đến 314.96 inch)
Lưu ý:
Điều kiện vận hành có thể làm suy yếu siêu âm, có thể rút ngắn phạm vi đo lường..
• Góc chùm
(@ -3 dB, góc đầy đủ): 10°
• Chính xác và có thể lặp lại
±3 mm hoặc 0,25% của toàn bộ dải trải, tùy thuộc vào số lớn hơn
Lưu ý:
Độ chính xác và ổn định được đảm bảo thêm bởi thuật toán bao gồm bù nhiệt độ, bộ điều chỉnh GAP và bộ lọc tiếng ồn.
• Xác định
1 mm
• Thời gian cập nhật
2 s

Dữ liệu điện
• Các nhà ga
Phần ngang cáp tối đa: 1,5 mm2 (AWG 16)
• Nguồn cung cấp điện
LST200-Basic: 15 đến 30 VDC.
LST200-LCD: 19 đến 30 VDC.
Ripple: Tối đa 5%
• Tiêu thụ năng lượng
60mW đến 600mW
• Điện thoại analog
Khả năng đầu ra hai dây: 4 đến 20 mA liên quan đến mức / khoảng cách / khối lượng / dòng chảy, bù đắp đầy đủ cho các hiệu ứng nhiệt độ
• Màn hình LCD tích hợp (Tìm chọn)
Ánh sáng nền màu xanh, hiển thị chiều cao 6 mm với biểu đồ thanh phần trăm
Chương trình đơn giản hai nút với dễ dàng thiết lập menu cho phép cấu hình nhanh chóng
Hình sóng thời gian thực
Thông báo chẩn đoán
Chỉ số lưu lượng tổng và thực tế
Ngôn ngữ: Tiếng Anh và Trung Quốc

Dữ liệu cơ khí
• Bộ chứa và vỏ cảm biến: PC (Polycarbonate)
Lưu ý: Sự tương thích hóa học của các cảm biến phải được kiểm tra
trước khi lắp đặt.
• Kích thước
90 × 81 × 209 mm (3,56 × 3,19 × 8,24 inch)
• Trọng lượng
680 g
• Nhập cáp
M20 × 1,5 đường khoan tròn cho tuyến cáp, trực tiếp trên vỏ
• Kết nối quy trình
M56x3.0, chiều dài 35mm

Dữ liệu môi trường
• Khả năng tương thích điện từ (EMC)
· IEC 61326-1 Bảng 2
· CISPR lớp B
• Bảo vệ IP
IP66/67 theo EN 60529
Được đánh giá IP68 lên đến 2 mét trong 24 giờ ở nhiệt độ phòng
• Nhiệt độ
-30 đến 60 °C (-22 đến 140 °F), theo EN 60068-2-14
-20 đến 60 °C (-4 đến 140 °F) để hiển thị
• Độ ẩm
Độ ẩm tương đối: tối đa 100%
• Áp lực cảm biến
Chức năng đo từ -4 đến 44 psi
(-0,25 đến 3,0 bar)
• Chống rung động
Tùy chọn ngẫu nhiên: theo EN 60068-2-64
Động lực: IEC 60068-2-27
• Lớp khí hậu
IEC 60068-2-38 Kiểm tra Z/AD
