| Hàng hiệu | ABB |
| Số mô hình | LMT100 |
| Tài liệu | Sổ tay sản phẩm PDF |

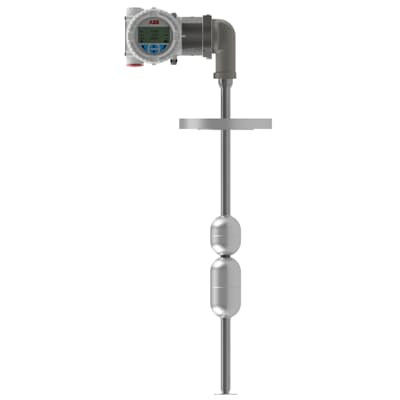

Khám phá mức độ chất lỏng và mức độ giao diện chính xác cao
LMT100 dựa trên nguyên tắc magnetostrictive.
1. Các thiết bị điện tử tạo ra một dòng điện năng lượng thấp
Nhịp tim trong khoảng thời gian cố định.
2Các xung điện tạo ra một từ trường mà
đi xuống một dây đặc biệt bên trong ống cảm biến.
3Sự tương tác của từ trường xung quanh dây
và lượn từ tạo ra một sóng căng xoắn
Sự xoắn này lan truyền
dọc theo dây với một vận tốc được biết, từ vị trí của
và hướng về cả hai đầu của dây.
4Một bộ phận cảm biến được cấp bằng sáng chế được đặt trong máy phát
bộ chuyển đổi xoắn cơ học nhận được
vào một xung điện trở lại.
5Các thiết bị điện tử dựa trên vi xử lý đo
thời gian trôi qua giữa xung khởi động và xung trở lại
(Thời gian bay) và chuyển đổi nó thành một thước đo vị trí-
Đơn giản là chỉ có một con số tương xứng với mức độ của bộ nổi.
LMT100 được ưu tiên cho:
• Đo lường giao diện
• Hiệu suất đặc biệt với nhũ dầu
• Đo bằng bọt trên lớp bề mặt chất lỏng
• Hydrocarbon và kiểm soát hóa học
Đặc điểm:
Tùy chọn:
Vật liệu:
Tiêu chuẩn: Thép không gỉ 316/L
Tùy chọn: Hợp kim 20, Hastelloy® C-276, FEP-TEFLON® có lớp vỏ, sơn điện 316/316L Stainless
Thép, khác theo yêu cầu
Nhiệt độ quá trình:
Tiêu chuẩn: -195.5 đến 121.1oC (-320 đến 250oF)
Tùy chọn: lên đến 427oC (800oF) với tùy chọn
Áp suất quá trình:
Tiêu chuẩn: -1,0 đến 124,1 bar @ 149oC (-14,7 đến 1800 psig @ 300oF)
Các tùy chọn: tối đa 165,47 bar (2400 psig) với loại đầu dò HP
Chiều dài của đầu dò:
Tiêu chuẩn: 304,8mm đến 9,14m (1 đến 30 ft)
Các tùy chọn: 22,86m (75ft) tối đa w / W7 đầu dò linh hoạt trong giếng cảm biến
Độ khoan dung chiều dài của đầu dò:
Tiêu chuẩn / Tùy chọn: ± 3.2mm (0.125in) lên đến 3.0m (10ft); +/- 6.4mm (0.25in) lên đến 6.0m (20ft); ± 9.0mm (0.35in) lên đến 9.0m (29.5ft); +/- 25.4mm (1.0in) lên đến 22.86m (75ft)
Đặt:
Tiêu chuẩn:3/4 trong thiết bị nén MNPT
Các tùy chọn:cắm, phụ kiện sợi, sườn lỏng a
