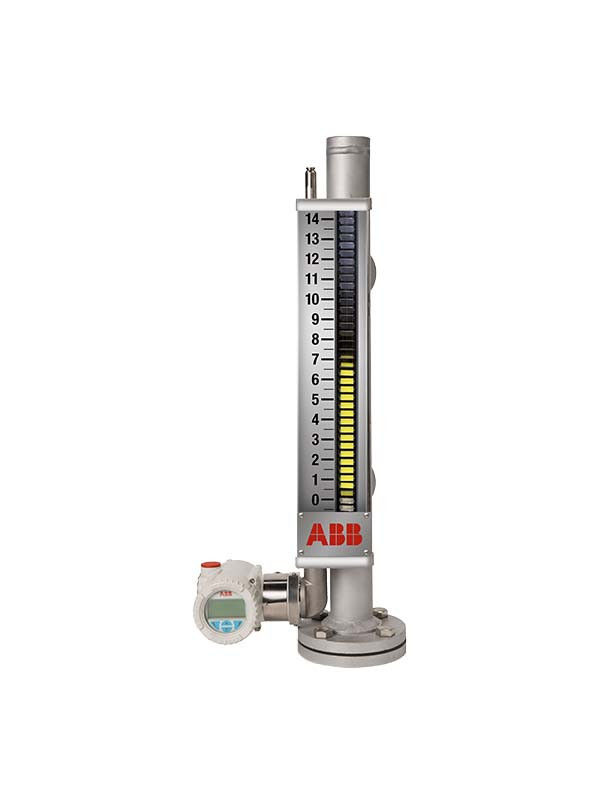

| Hàng hiệu | ABB |
| Số mô hình | LMT200 |
| Tài liệu | Sổ tay sản phẩm PDF |
Chẩn đoán chính xác cao mức độ chất lỏng không xâm nhập và mức độ giao diện
LMT200 dựa trên nguyên tắc magnetostrictive.
1. Các thiết bị điện tử tạo ra một dòng điện năng lượng thấp
Nhịp tim trong khoảng thời gian cố định.
2Các xung điện tạo ra một từ trường mà
đi xuống một dây đặc biệt bên trong ống cảm biến.
3Sự tương tác của từ trường xung quanh dây
và lượn từ tạo ra một sóng căng xoắn
Sự xoắn này lan truyền
dọc theo dây với một vận tốc được biết, từ vị trí của
và hướng về cả hai đầu của dây.
4Một bộ phận cảm biến được cấp bằng sáng chế được đặt trong máy phát
bộ chuyển đổi xoắn cơ học nhận được
vào một xung điện trở lại.
5Các thiết bị điện tử dựa trên vi xử lý đo
thời gian trôi qua giữa xung khởi động và xung trở lại
(Thời gian bay) và chuyển đổi nó thành một thước đo vị trí-
Đơn giản là chỉ có một con số tương xứng với mức độ của bộ nổi.
Đặc điểm:
Tùy chọn:
Vật liệu:
Tiêu chuẩn: Thép không gỉ 316/L
Tùy chọn: Hợp kim 20, Hastelloy® C-276, FEP-TEFLON® có lớp phủ, thép không gỉ 316/316L sơn điện, các loại khác theo yêu cầu
Chiều dài thăm dò tiêu chuẩn:304.8mm đến 15.24m (1 đến 50 ft); 90 độ thăm dò (Seh tùy chọn) 304.8mm đến 7.62m (1 đến 25 ft)
Độ khoan dung chiều dài của đầu dò:
± 3,2 mm (0,125 in) lên đến 3,0 m (10 ft); +/- 6,4 mm (0,25 in) lên đến 6,0 m (20 ft);
± 9.0mm (0.35in) lên đến 9.0m (29.5ft); +/- 25.4mm (1.0in) lên đến 15.24m (50ft)
Đặt:Bao gồm các kẹp thép không gỉ cho buồng đo độ từ KM26; ắp đặt cách ly rung tùy chọn
Ghi chú:
1 Độ chính xác đo được ghi lại ở điều kiện môi trường trong nhà máy (23,88 ° F +/-5,6 ° C (75 ° F +/-10 ° F)) bằng nam châm hiệu chỉnh.
Các yếu tố khác như sự pha loãng, lắp đặt, điều kiện quá trình và điều kiện môi trường.
2 Một số cơ quan chấp thuận có thể khác nhau.
HART® là nhãn hiệu đã đăng ký của Tập đoàn FieldComm
