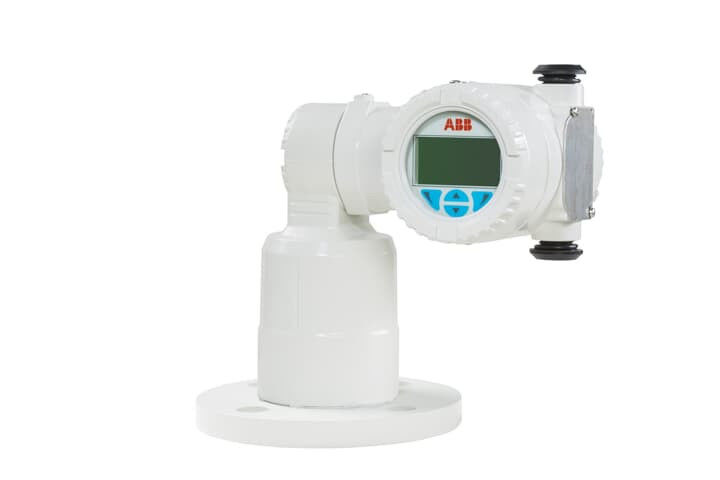

Máy truyền mức laser LLT100

Đánh giá

• Phạm vi
  0.5 đến 30 m (2 đến 100 ft) đối với chất lỏng
  0.5 đến 100 m(2 đến 330 ft) đối với chất rắn
  0.5 m đến 200 m (2 ft đến 660 ft) cho các ứng dụng định vị với mục tiêu phản xạ

• Nghị quyết
  5 mm (0,2 inch)

• Độ chính xác điển hình
  ± 11 mm (0,4 inch)

• Đường đo
  Độ dài sóng laser: 905 nm, an toàn mắt, lớp 1

• Phân biến chùm tia laser
  < 0,35°

• Điều kiện môi trường

• Nhiệt độ hoạt động
  -40° đến +60°C (~40 đến +140°F), lên đến 280°C (535°F) với ống làm mát

• Nhiệt độ lưu trữ
  -40 đến +85°C (-40 đến +185°F)

• Nhiệt độ sống sót
  -40°C đến +80°C (~40°F đến +175°F)

• Áp lực quá trình
  Mô hình cơ bản: 1 đến +2 bar (29 psi)
  Mô hình vệ sinh: 1 đến +1 bar (15 psi)
  Mô hình áp suất: từ 1 đến +49.6bar (719 psi), tùy thuộc vào sườn

Sản lượng

• Phân analog
  4 đến 20 mA, phù hợp với NAMUR
• Số
  HART 7 (sản xuất đa biến)
• Truyền thông
  HMI địa phương, EDD/DTM, cầm tay

Nguồn cung cấp điện

• Điện từ vòng lặp
  4 đến 20 mA, 16 đến 42 V DC
• Tùy chọn ống kính nóng
  24 V DC (3W)

Máy móc

• Vật liệu bao bọc
  Dầu nhôm phủ bột (tiêu chuẩn), thép không gỉ 316L (tùy chọn)
• Kích thước
  ️ Toàn cầu - vòm phẳng W 247 x H 215 x D 165 mm (9.7 x 8.5 x 6.5 in.)
  ️ Lớp 150 - phẳng nâng W 240 x H 242 x D 154 mm (9,5 x 9,5 x 6,1 inch)
  ¢ Lớp 300 - phẳng nâng W 247 x H 242 x D 165 mm (9,7 x 9,5 x 6,5 inch)
  DIN PN 16 - nâng vòm W 247 x H 242 x D 165 mm (9,7 in x 9,5 x 6,5 in.)
  DIN PN 40 - nâng vòm W 247 x H 242 mm x D 165 (9,7 x 9,5 x 6,5 inch)
  ️ Phân vệ sinh W 223 x H 215 x D 137 mm (8,8 x 8,5 x 5,4 inch)
• Trọng lượng của mô hình tiêu chuẩn
  ️ Khung nhôm với sườn nhôm phổ biến: 3,7 kg (8,2 lb)
  - 316L thép không gỉ: 8,6 kg (19,0 lb)
• Trọng lượng của mô hình áp suất định lượng
  ¢ Lớp vỏ nhôm: 6,7 đến 7,2 kg (14,8 đến 15,9 lb), tùy thuộc vào sườn
  - 316L thùng SST: 10,0 đến 10,5 kg (22,1 đến 23,2 lb), tùy thuộc vào vòm
• Trọng lượng của mô hình vệ sinh
  ️ Khung nhôm: 5,8 kg (12,8 lb)
  ¢ 316L thùng SST: 9,1 kg (20,1 lb)
• Lớp bảo vệ
  IP66 / IP67/ Nema 4 (SS phiên bản 4X)
• Thiết kế quy trình
  Phân (ASME 2, DN50)
  ️ Ứng dụng vệ sinh / ba kẹp 4 inch (ISO2852)
• Phần ướt
  ️ Màn kính borosilicate nhôm (mẫu cơ bản)
  316L SST, cửa sổ borosilicate xi măng (mô hình cơ bản, mô hình vệ sinh)
  316L SST, cửa sổ borosilicate nóng chảy (mô hình áp suất cao)

Hoạt động

• Hiển thị
  ¢ Màn hình LCD 128x64 pixel tích hợp với giao diện TTG (Through-The-Glass)
• Tính năng phần mềm
  ️ Tính toán âm lượng, damping, lọc, ngưỡng / báo động, hiển thị được xác định bởi người dùng ((với HMI)
• Chứng nhận CE, ATEX, IECEx, FM, 3A
